0020132683 Vaillant Триходовий клапан turboTEC atmoTEC ecoTEC 0020132682
| turboTEC Pro\Plus | atmoTEC Pro\Plus | ||
| VUW 202/3-3 VUW 202/5-3 VUW 202/5-5 VUW 202/3-5 VUW 242/3-3 VUW 242/5-3 VUW 242/5-5 VUW 282/3-3 VUW 282/3-5 VUW 282/5-5 VUW 282/5-3 VUW 242/3-5 VUW 322/3-5 VUW 362/3-5 VUW 322/5-5 VUW 362/5-5 |
VU 202/3-5 VU 202/5-5 VU 202/5-3 VU 242/3-5 VU 242/5-5 VU 242/5-3 VU 282/3-5 VU 282/5-5 VU 322/3-5 VU 322/5-5 VU 362/3-5 VU 362/5-5 |
VUW 200/3-3 VUW 200/3-5 VUW 200/5-3 VUW 200/5-5 VUW 240/3-3 VUW 240/3-5 VUW 240/5-3 VUW 240/5-5 VUW 280/3-3 VUW 280/3-5 VUW 280/5-3 VUW 280/5-5 |
VU 186/3-5 VU 200/3-5 VU 240/3-5 VU 240/5-5 VU 280/3-5 VU 280/5-5 |
| ecoTEC | ecoCOMPACT auroCOMPACT | ||
| VU INT 376/3-5 VU OE 246/3-5 VU OE 306/3-5 VU OE 376/3-5 VU INT 246/5-5 VU INT 386/5-5 VU INT 306/5-5 VU INT 356/5-5 |
VUW INT 206/5-5 VUW INT 236/5-3 VUW INT 236/3-5 VUW INT 246/5-5 VUW INT 246/5-3 VUW INT 256/5-5 VUW INT 286/5-3 VUW INT 306/5-5 VUW INT 346/5-3 VUW INT 346/5-5 VUW OE 236/3-5 VUW OE 296/3-5 VUW OE 346/3-5 |
VSC S 126/2-C 180 VSC S 196/2-C 200 VSC S INT 126/2-C 180 VSC S INT 196/2-C 200 |
VSC INT 126/2-C 140 VSC INT 196/2-C 150 VSC INT 246-C 170 VSC INT 246/2-C 170 VSC INT 246/2-C 210 VSC INT 306/2-C 200 |

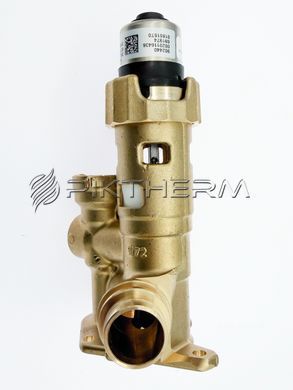

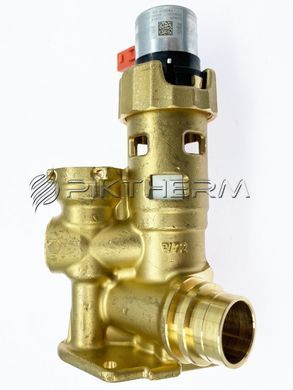

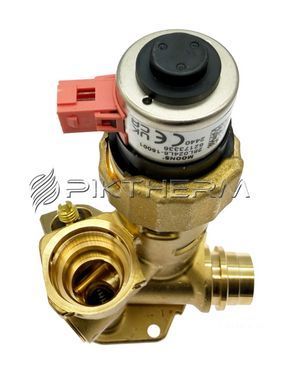

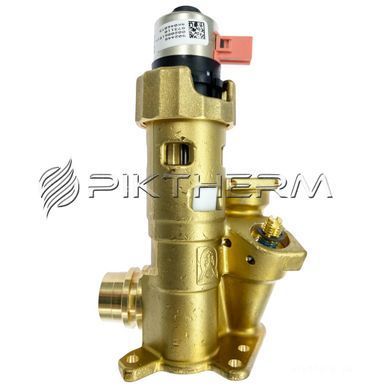

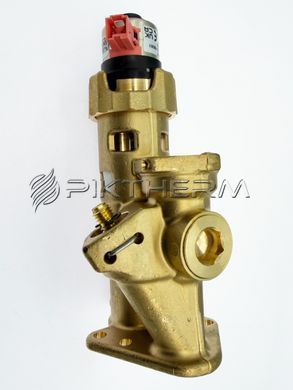

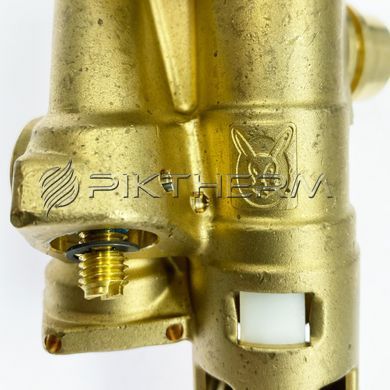

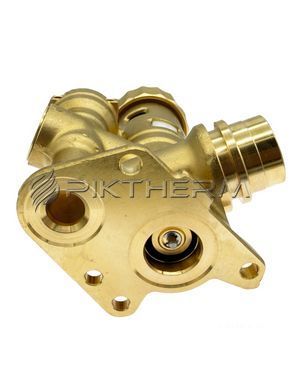

Триходовий (пріоритетний перемикальний) клапан для котлів Vaillant turboTEC, atmoTEC та ecoTEC артикул 0020132683 (попередні коди 178978, 0020020015, 0020132682) — оригінальний клапан у зборі з сервоприводом. Латунний корпус клапана з'єднується з гідравлікою котла через фланцеве з'єднання і перемикає потік теплоносія між двома режимами — опаленням та приготуванням гарячої води. Переміщенням штока всередині клапана керує електропривід за командою плати.
⚠ ГОЛОВНЕ — версія з адаптером або без. Не переплутайте:
• 0020132683 (цей) — клапан БЕЗ адаптера (перехідного штекера). Для котлів, де штекер сервопривода підходить напряму.
• 0020132682 (знятий з виробництва) — той самий клапан, але з адаптером-перехідником у комплекті. Він потрібен, якщо у вашого котла старий тип роз'єму підключення сервопривода. Адаптер можна замовити окремо — артикул 0020270733.
Новий сервопривід відрізняється від старого штекером підключення та кольором (чорний / сірий). Якщо ваш котел більш ранній і роз'єм не збігається — вам потрібна версія з адаптером (0020270733). Якщо сумніваєтеся — сфотографуйте штекер старого сервопривода, підкажемо, яка версія підійде.
• 0020132683 (цей) — клапан БЕЗ адаптера (перехідного штекера). Для котлів, де штекер сервопривода підходить напряму.
• 0020132682 (знятий з виробництва) — той самий клапан, але з адаптером-перехідником у комплекті. Він потрібен, якщо у вашого котла старий тип роз'єму підключення сервопривода. Адаптер можна замовити окремо — артикул 0020270733.
Новий сервопривід відрізняється від старого штекером підключення та кольором (чорний / сірий). Якщо ваш котел більш ранній і роз'єм не збігається — вам потрібна версія з адаптером (0020270733). Якщо сумніваєтеся — сфотографуйте штекер старого сервопривода, підкажемо, яка версія підійде.
Чому вигідніше міняти вузол у зборі

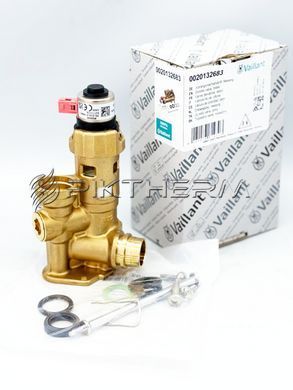

Клапан постачається разом із сервоприводом (електроприводом). Заміна гідравлічного вузла цілком помітно спрощує ремонт: не потрібно окремо підбирати та стикувати корпус, шток і мотор — ви отримуєте готовий до встановлення комплект. При цьому, якщо з ладу вийшов тільки електропривід, його можна докупити окремо.
Про байпас
У конструкції вузла передбачений вбудований байпас із плавним регулюванням перепаду тиску від 170 до 350 мбар, заводське налаштування — 250 мбар. Байпас захищає котел від роботи при закритих термоголовках на радіаторах, забезпечуючи мінімальну циркуляцію через теплообмінник.
Ознаки несправності триходового
- Котел не перемикається на гарячу воду — при відкритті крана ГВП продовжує гріти опалення
- Змішування контурів: працює ГВП, а радіатори теж нагріваються (або навпаки)
- Гаряча вода ледь тепла при справному теплообміннику
- Сервопривід гуде, рухається, а перемикання немає — заклинило шток клапана
- Витік у зоні триходового клапана, падіння тиску
- Електропривід не реагує на команди плати
Сумісність (котли серії TEC Pro / Plus з 2007 р. та конденсаційні)
Vaillant atmoTEC pro / plus:
- VUW 200, 240, 280 /3-3 та /3-5
- VUW 200, 240, 280 /5-5; VUW 240/5-3
Vaillant turboTEC pro / plus:
- VUW 202, 242, 282 /3-3; VUW 242/5-3
- VUW 202, 242, 282, 322, 362 /3-5 та /5-5
Vaillant ecoTEC plus, ecoCOMPACT, auroCOMPACT — моделі з цим типом вузла.
Повне позначення котла вказане на шильдику. Якщо сумніваєтеся в сумісності або у версії (з адаптером/без) — надішліть нам модель і фото штекера старого сервопривода, визначимо точно.
Чому оригінал
Триходовий клапан працює в постійному русі, під тиском і в контакті з теплоносієм — тут важливі точність геометрії штока та герметичність ущільнень. Дешеві аналоги швидше втрачають щільність і починають «змішувати» контури, повертаючи проблему з ледь теплою водою. Оригінальний вузол Vaillant із латунним корпусом розрахований точно під гідравліку цих котлів та коректно працює у зв'язці з сервоприводом та платою керування.
