Кількість
|
Вартість
|
||
|
|
|||
1.048578 Immergas Плата керування котла Eolo / Nike Mini kw / Nike Eolo Star/ Mythos 24 2E 1.024038 1.021866
| Immergas | |
| Eolo Mini 24 kw Eolo Mini 28 kw Nike Mini 24 kw Nike Mini 28 kw |
Nike Star 23kw Nike Star 24 3E Eolo Star 23kw Eolo Star 24 3E Mythos 24 2E (Sit Sigma 845) Alpha CВ |

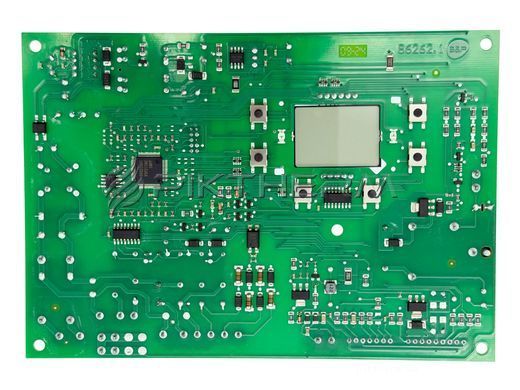

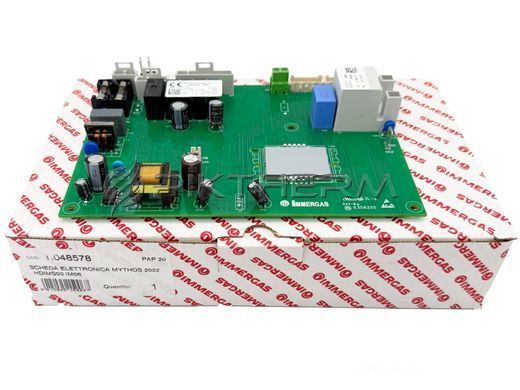

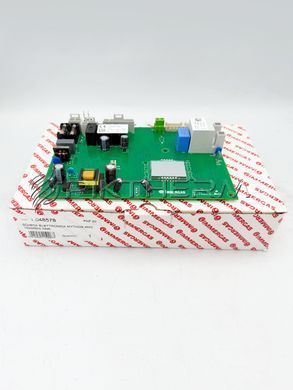

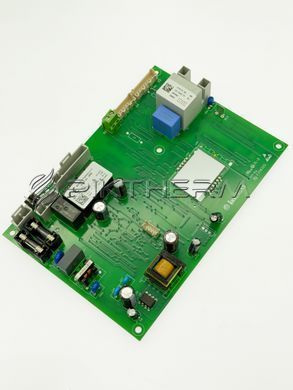

Універсальна плата керування нового зразка 1.048578 для котлів Immergas Nike Mini та Eolo Mini — оригінальна електронна плата керування моделі HDIMS03-IM06 виробництва Bertelli & Partners (Італія). Це плата нового зразка, яка замінює попередню DIMS09-IM02 і встановлюється на настінні газові котли Immergas Nike Mini та Eolo Mini потужністю 24 та 28 кВт.
🔁 Одна плата замість семи попередніх артикулів. Італійський завод провів реконструкцію лінійки та об'єднав цілий ряд плат в єдину універсальну модель. Усі перелічені нижче коди тепер замінюються артикулом 1.048578:
1.021281 · 1.021866 · 1.023947 · 1.024038 · 1.025378 · 1.030808 · 1.048399
👉 Якщо на вашій старій платі вказаний будь-який із цих номерів — нова плата 1.048578 підійде як пряма заміна. Також у каталогах зустрічаються коди 1.033649, 1.035420, 1.039231 — це та сама плата.
1.021281 · 1.021866 · 1.023947 · 1.024038 · 1.025378 · 1.030808 · 1.048399
👉 Якщо на вашій старій платі вказаний будь-який із цих номерів — нова плата 1.048578 підійде як пряма заміна. Також у каталогах зустрічаються коди 1.033649, 1.035420, 1.039231 — це та сама плата.
Що змінилося в новій версії
Плата HDIMS03-IM06 — не просто «та сама з новим номером». Завод вніс до неї кілька практичних доробок:
- Оновлена прошивка не потребує підключення електрода іонізації — це помітно спрощує монтаж і знімає частину проблем із хибними блокуваннями за контролем полум'я
- Чотири реле — плата розрахована на котли з роздільними теплообмінниками і коректно керує всіма виконавчими вузлами
- Повна сумісність із попередньою DIMS09-IM02 — ставиться на місце старої плати без переробок
Як зрозуміти, що плата ваша — подивіться на кнопки
Простий спосіб визначити покоління котла Immergas: кнопки на панелі керування. Плата 1.048578 призначена для котлів серії Mini kw із КРУГЛИМИ кнопками та дисплеєм. Якщо кнопки прямокутні — це інше покоління (Star 24 3E), але і там нова універсальна плата теж підходить, оскільки вона замінила і артикул 1.025378.
⚠ Тільки для котлів із роздільними теплообмінниками. Плата розрахована на конфігурацію з первинним та вторинним (пластинчастим) теплообмінниками. Перед замовленням перевірте артикул старої плати та модель котла.
За що відповідає плата
Через основний електронний модуль проходить уся логіка роботи котла: розпал і контроль полум'я, регулювання потужності пальника, керування насосом, вентилятором і триходовим клапаном, обробка сигналів захисних датчиків. Плата аналізує показання в реальному часі, виводить на дисплей робочі параметри та коди помилок, а при аварійній ситуації вимикає котел.
Коли потрібна заміна
- Котел не вмикається — дисплей темний, немає реакції на кнопки
- Котел самовільно вимикається, перезавантажується, «зависає»
- Не запускається насос, вентилятор або розпал при справних самих вузлах
- На дисплеї — помилки, які не підтверджуються при перевірці вузлів
- Дисплей показує безглузді символи або гасне частинами
- Сліди прогару, здуті конденсатори, оплавлені роз'єми
- Відмова після грози або стрибка напруги в мережі
Сумісність
Immergas Nike Mini: 24 kw, 24 S, 28 kw (круглі кнопки та дисплей)
Immergas Eolo Mini: 24 kw, 24 S, 28 kw (круглі кнопки та дисплей)
Immergas Nike Star / Eolo Star: 23 kw
Immergas Mythos: 24 2E (під газовий клапан SIT 845)
Immergas Nike Star / Eolo Star: 24 3E (прямокутні кнопки — замість попередньої 1.025378)
Якщо сумніваєтеся — надішліть артикул старої плати або фото панелі керування котла, визначимо точно.
Чому оригінал
Відновлені та кустарні плати для Immergas — поширена пропозиція, але у них спільна проблема: неперевірене паяння силових ланцюгів та компоненти, що вже відпрацювали свій ресурс в іншому котлі. Така плата може відмовити через місяць-два, і ви платите двічі. Оригінальна плата Bertelli & Partners — це заводський ресурс із нуля, актуальна прошивка та коректна робота всіх алгоритмів керування.
Встановлення та налаштування довіряйте кваліфікованому сервісному спеціалісту — після заміни потрібне програмування робочих параметрів під конкретну модель і потужність котла.
