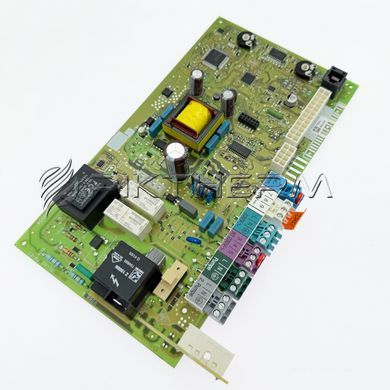

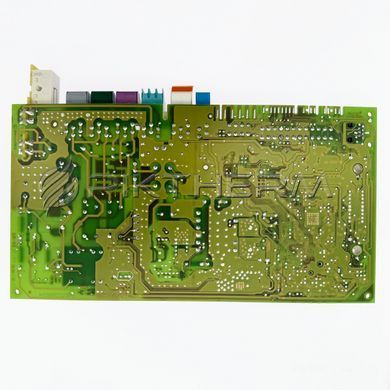

0020071579 Vaillant Плата управления котла ecoVIT VKK 226-656

Основная плата управления для напольных конденсационных котлов Vaillant ecoVIT (серия VKK 226–656) артикул 0020071579 — оригинальная основная (материнская) плата управления производства Vaillant (Германия) для напольных конденсационных газовых котлов серии ecoVIT — VKK мощностью от 22 до 66 кВт. Это не рядовой настенный котёл, а стационарный отопительный аппарат для больших помещений, поэтому и плата здесь — центральный, самый ответственный узел всей автоматики.

Что именно делает эта плата

На плате 0020071579 сосредоточено сразу несколько функциональных блоков в одном модуле:

• Блок питания котла
• Газотопочный автомат — управление розжигом, контроль пламени, отсечка газа
• Управление модулирующей горелкой в диапазоне от 20% до 100% мощности
• Обработка сигналов датчиков и вывод состояния котла на дисплей

Котлы ecoVIT построены вокруг фирменной DIA-System (цифровой информационно-аналитической системы Vaillant) и мультисенсорной системы управления качеством сжигания — именно за неё Vaillant в своё время получил премию газовой отрасли Германии. Плата 0020071579 — «вычислительный центр» этой системы: она постоянно анализирует параметры котла, поддерживает высокий КПД и в реальном времени выводит на дисплей коды состояния и сбоев.

Признаки выхода платы из строя

Поскольку плата отвечает почти за всё, симптомы могут быть очень разными — от полной «немоты» котла до плавающих, нелогичных ошибок:

• Котёл не включается — тёмный дисплей, нет реакции на органы управления
• Не запускается розжиг или горелка при исправных электроде, клапане и вентиляторе
• Котёл самопроизвольно отключается, «зависает», уходит в перезагрузку
• На дисплее — коды ошибок, не соответствующие реальному состоянию узлов
• Не работает модуляция — горелка держится только на минимуме или максимуме
• Видимые повреждения: следы прогара, вздутые конденсаторы, оплавленные разъёмы
• Отказ после грозы или скачка напряжения в сети

Совместимость (напольные конденсационные ecoVIT)

• Vaillant ecoVIT VKK 226/2 (R1) — 22 кВт
• Vaillant ecoVIT VKK 286/2 — 28 кВт
• Vaillant ecoVIT VKK 366/2 — 36 кВт
• Vaillant ecoVIT VKK 476/2 — 47 кВт
• Vaillant ecoVIT VKK 656/2 — 66 кВт

Плата применяется на поколении котлов серии VKK 226–656/2. Для более новой генерации ecoVIT/4 (INT 226–656/4) и для родственной линейки ecoCRAFT / ecoVIT exclusiv применяются другие платы (например, 0020149950). Если не уверены в поколении — пришлите полное обозначение котла с шильдика, определим точно.

Установку и первичный запуск платы доверяйте только авторизованному сервисному специалисту Vaillant — после замены требуется программирование параметров под конкретную модель и мощность котла, а также проверка газотопочной автоматики.
