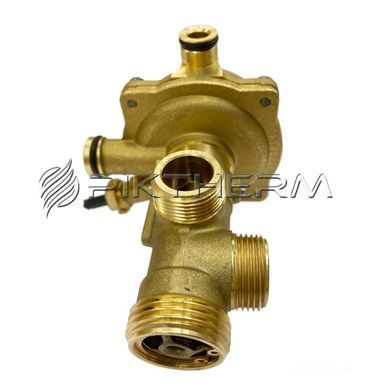

3.012806 Immergas Трехходовой клапан Nike Mini Eolo Mini 3.011685 P421AE00A3

В котлах Immergas трехходовой клапан производства фирмы Giannoni, итальянское произсводство работает с 1969 года. Функция трехходового клапана - перенаправлять потоки теплоносителя с первичного контура во вторичный, то есть переключение котловой воды с системы отопления на пластинчатый теплообменник или скоростной бойлер для подогрева санитарной воды в случае необходимости. В режиме отопления трехходовой кран Giannoni устанавливается в положение, когда вода первичного теплообменника котла направляется к радиаторам в систему отопления. Трехходовые клапаны бывают двух видов: с гидравлическим переключением клапанов и переключаемые с помощью электропривода. Трехходовой клапан Giannoni в котлах Nike Mini Eolo Mini Nobel с гидравлическим приводом, принцип его работы:

• При положении клапана в режиме отопления (ожидание открытия крана горячей воды) - пружина давит влево на диафрагму и шайбу, что обеспечивает через шток перемещение клапана влево, таким образом перекрывая циркуляцию воды через пластинчатый теплообменник и открывает циркуляцию в систему отопления, с помощью циркуляционного насоса подается в систему отопления.
• Положение клапана при открытом кране горячей воды - холодная вода поступает на вход трехходового клапана создовая повышенное давление с левой стороны диафрагмы смещая ее вправо и сдавливая пружину которая смещает клапан вправо, вода перенаправляется из системы отопления в пластинчатый теплообменник. Шток опускается в углубление вызывая переключение микропереключателя для переключения электроники на управление ГВС. После закрытия крана горячей воды трехходовой кран возвращается в исходное положение.
