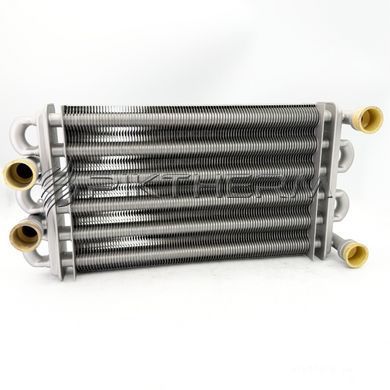

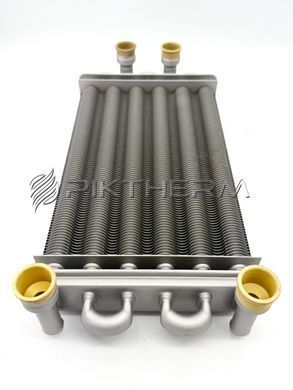

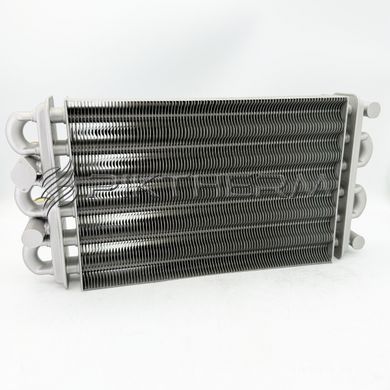

15005417 Hermann Теплообменник Habitat Italtherm Tiberis 015005417 / H015005417
| Hermann | Italtherm | Tiberis |
| Habitat 2 23 E Habitat 2 24 SE |
City Basic 18F City Basic 24C City Basic 24F |
Oberon 18F Oberon 24C Oberon 24F |
Битермический теплообменник для котлов Hermann Habitat 2 (новый), Tiberis Oberon и Italtherm артикул 15005417 (коды H015005417, 015005417, 515000031) — для двухконтурных настенных газовых котлов. Теплообменник для Hermann Habitat 2 (новый), также применяется в котлах Tiberis Oberon и Italtherm с аналогичными техническими параметрами. Это профильные бренды одной итальянской платформы, поэтому запчасти у них общие.
Что такое битермический теплообменник
Это единый узел конструкции «труба в трубе», который совмещает нагрев отопления и горячей воды. Внутренний контур греет воду ГВС, внешний — теплоноситель отопления, работая поочерёдно. Такая схема позволяет отказаться от отдельного вторичного теплообменника и трёхходового клапана — за счёт этого котёл компактнее (у Habitat 2 высота всего 700 мм), а сам узел на 30–35% дешевле, чем связка из двух раздельных контуров.
⚠ КЛЮЧЕВОЕ отличие 15005417 от 15002933 — где стоит воздушный клапан. Для этих котлов есть два похожих теплообменника, и перепутать их легко:
• 15005417 (этот) — БЕЗ отверстия под воздушный клапан. Ставится в котлы, где автоматический воздухоотводчик вмонтирован в «улитку» циркуляционного насоса. Это более новые Habitat 2.
• 15002933 — С отверстием 3/8" под воздушный клапан на патрубке. Для более ранних котлов, где латунный воздушный клапан стоял прямо в теплообменнике.
👉 Теплообменник 15002933 можно поставить вместо 15005417, только заглушив отверстие специальной заглушкой. А вот наоборот — нет. Посмотрите, где в вашем котле стоит воздухоотводчик: в насосе или в теплообменнике. Если сомневаетесь — пришлите фото.
• 15005417 (этот) — БЕЗ отверстия под воздушный клапан. Ставится в котлы, где автоматический воздухоотводчик вмонтирован в «улитку» циркуляционного насоса. Это более новые Habitat 2.
• 15002933 — С отверстием 3/8" под воздушный клапан на патрубке. Для более ранних котлов, где латунный воздушный клапан стоял прямо в теплообменнике.
👉 Теплообменник 15002933 можно поставить вместо 15005417, только заглушив отверстие специальной заглушкой. А вот наоборот — нет. Посмотрите, где в вашем котле стоит воздухоотводчик: в насосе или в теплообменнике. Если сомневаетесь — пришлите фото.
Материал и конструкция
- Материал: жаростойкая медь с защитным покрытием на основе алюминия и силикона (серебристый слой против коррозии)
- Присоединения: латунные, патрубки расположены симметрично по бокам корпуса
- Подключение: быстроразъёмное, на клипсах-фиксаторах из хромированной стали
- Отопление — 3/4", ГВС — 1/2", посадка датчика NTC — 1/8"
- Габариты: общая длина 375 мм, рабочая часть 270 мм, ширина 180 мм
- Мощность: 24 кВт
На патрубке отопления предусмотрено крепление для предельного термостата по перегреву. Погружной датчик ГВС крепится на трубке выхода горячей воды, а температуру отопления снимает накладной зонд NTC.
Признаки, что теплообменник под замену
- Слабый напор или падение температуры ГВС — внутренняя трубка заросла накипью
- Течь теплоносителя — давление в системе падает
- Внутренний пробой между контурами: при заборе горячей воды из крана идёт мутная вода с осадком (теплоноситель попадает в ГВС)
- Прогар или коррозия трубок, видимые повреждения
- Котёл перегревается — каналы отопительного контура забиты
Битермические теплообменники плохо переносят жёсткую воду. Внутренняя трубка ГВС имеет небольшое сечение, и накипь садится на ней быстрее всего. Чтобы новый теплообменник прослужил долго, при жёсткой воде обязательно поставьте фильтр или систему водоподготовки — иначе история с зарастанием повторится.
Совместимость
- Hermann Habitat 2 (новый) — 23 E, 24 SE
- Tiberis Oberon — 18 F, 24 C, 24 F
- Italtherm — модели на этой же платформе с аналогичными параметрами
Если не уверены в совместимости или в том, где стоит воздушный клапан (в насосе или теплообменнике) — пришлите нам модель котла и фото узла, определим точно.
